減速機廠家帶你了解rv減速器

發布時間：2023-02-23 08:50:36
作者：川銘精工
閱讀：8566

機器人rv減速機是在擺線針輪傳動的基礎上發展起來的一種新型傳動，rv傳動系統具有體積小、重量輕、傳動比范圍大、傳動效率高等一系列優點，比單純的擺線針輪行星傳動系統具有更小的體積和更大的過載能力，且輸出軸剛度大，因而在國內外受到廣泛重視，在機器人的傳動系統中，已在很大程度上用RV傳動取代單純的擺線針輪行星傳動和諧波傳動。


1、rv減速器的特點

rv傳動作為一種新型傳動，其基本特點可以概括如下。


1）如果傳動機構置于行星架的支撐主軸承內，那么這種傳動裝置的軸向尺寸可大大縮小。


2）采用二級減速機機構，處于低速級的擺線針輪行星傳動更加平穩，同時由于轉臂軸承個數增多且內外環相對轉速下降，其壽命也可大大提高。


3）只要設計合理，就可以獲得很高的運動精度和很小的回差。


4）rv傳動的輸出機構采用兩端支承的盡可能大的剛性圓盤，比一般擺線減速器的輸出機構具有更大的剛度，且抗沖擊性能也有很大提高。


5）傳動比范圍大。因為即使擺線輪齒數不變，只改變漸開線齒輪齒數就可以得到多種傳動比。其傳動比為31-171。


6）傳動效率高，其傳動效率為0.85-0.92。

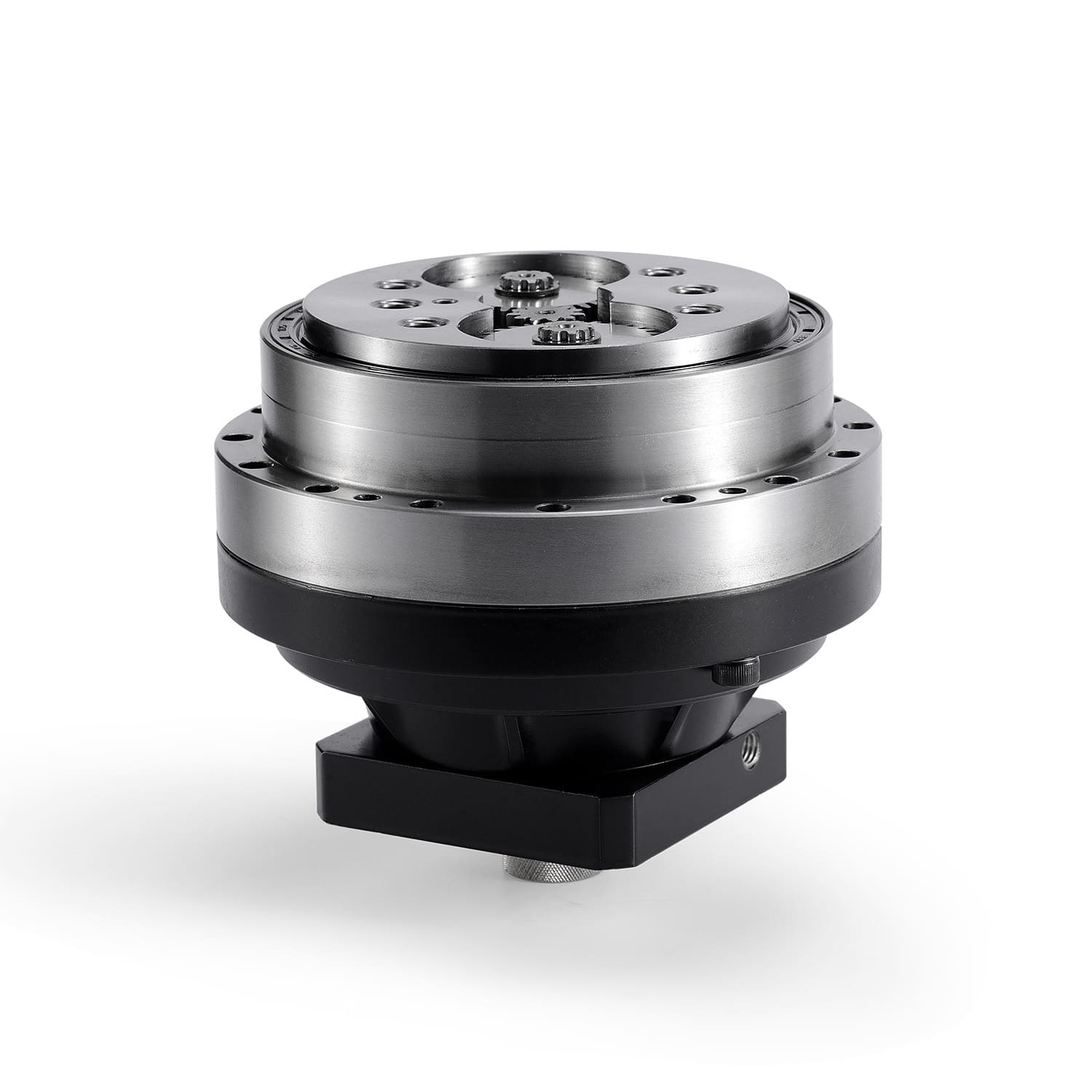

川銘精密rv-e減速器

2、減速器的結構


1）輸入齒輪軸：輸入齒輪軸用來傳遞輸入功率，且與漸開線行星輪互相嚙合。


2）行星輪（正齒輪）：它與曲軸固聯，兩個或三個行星輪均勻分布在一個圓周上，起功率分流作用，即將輸入功率分成幾路傳遞給擺線針輪機構。


3）曲柄軸：曲柄軸是擺線輪的旋轉軸


4）擺線輪：為了實現徑向力的平衡，一般采用兩個完全相同的擺線針輪。


5）針齒：針齒與機架固聯在一起成為針輪殼體。


6）剛性盤：剛性盤是動力傳動機構。


7）輸出盤：輸出盤是rv減速機與外界從動機相連接的構件，輸出盤和剛性盤相連接成為一個整體，輸出運動或動力。




如圖所示是rv減速器組成





3、rv減速器的傳動原理

如圖所示為rv減速器傳動簡圖。它由漸開線圓柱齒輪行星減速機構和擺線針輪行星減速機構兩部分組成，漸開線行星輪2與曲柄軸3連成一體，作為擺線針輪傳動部分的輸入。如圖漸開線中心輪1順時針?lè )较蛐D，那么漸開線行星輪2在公轉的同時還有逆時針?lè )较蜃赞D，并通過曲柄軸帶動擺線輪做偏心運動，此時，擺線輪4在沿其軸線公轉的同時，還將順時針自轉。同時還通過曲柄軸推動鋼架結構的輸出機構順時針?lè )较蜣D動。






  rv減速器傳動簡圖

1--漸開線中心輪   2--漸開線行星輪   3--曲柄軸   4--擺線輪   5--針齒    6--輸出盤     7--針齒殼（機架）


將上述的傳動簡圖用圖3所示的結構簡圖代替。該機構簡圖包括兩個簡單行星機構：x1和x2。輸出件A為中心輪1，輸出件B為輸出盤6，且有ω6=ω4。支承件E為針輪7，漸開線行星輪2與轉臂（曲柄軸）3均為輔助件d。



  rv減速器傳動的結構簡圖

 rv減速器傳動過程剖析



 1）第一級減速的形成執行電機的旋轉運動由齒輪軸傳遞給兩個漸開線行星輪，進行第一級減速。如圖a）所示。



 2）第二級減速的形成行星輪的旋轉通過曲柄軸帶動相距180°的擺線輪，從而生成擺線輪的公轉；同時由于擺線輪在公轉過程中會(huì )受到固定于針齒殼上的針齒的作用力而形成與擺線輪公轉方向相反的力矩，也造就了擺線輪的自轉運動，這樣完成了第二級減速。如圖c）所示。



 3）運動的輸出通過兩個曲柄軸使擺線輪與剛性盤構成平行四邊形的等角速度輸出機構，將擺線輪的轉動等速傳遞給剛性盤及輸出盤。如圖b）所示。




 a）第1減速部





 b）曲柄部





c）第2減速部

川銘n(yōu)mrv減速機優勢：
      ①產品性?xún)r(jià)比高
      ②產品品質具備可控性
      ③貨期快
      ④全方面售前、售中、售后服務
      ⑤產品保質期為出廠日期18個月
      ⑥我們保證出廠的每款產品在東莞銷售處再次進行全檢
      ⑦產品出現問題廣東省內24小時技術到達現場，廣東省外48小時技術到達現場


感謝您的閱讀，以上就是rv減速機廠家川銘分享的rv減速器的內容，如果您想知道更多十字轉向器、機械旋轉平臺、諧波齒輪減速器的相關的內容，可以關注川銘官網新聞板塊行業資訊，如需要詳細資料以及減速機3D尺寸圖請致電聯系我們，竭誠為您服務。

想了解更多精彩內容，快來關注行星減速機川銘精工?。?！
