分割器的應用原理與分類應用

發布時間：2023-02-28 10:08:51
作者：減速機生產廠家
閱讀：9995

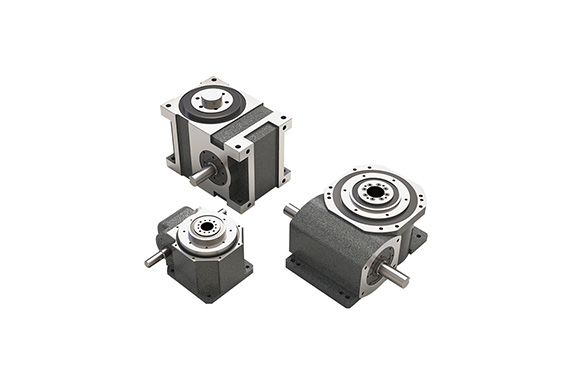

凸輪分割器，在工程上又稱凸輪分度器、間歇分割器。它是一種高精度的回轉裝置，在當前自動化的要求下，凸輪分度器顯得尤為重要 。


一、凸輪分割器的工作原理


凸輪分割器的工作原理是：依靠輸入軸上的共軛凸輪與輸出軸上帶有均勻分布滾針軸承的分度盤無間隙垂直嚙合，凸輪輪廓面的曲線段驅使分度盤上的滾針軸承帶動分度盤轉位，直線段使分度盤靜止，并定位自鎖。


通常情況下，輸入軸旋轉一圈（360°），輸出軸便完成一動一停的一個分度過程，在一個分度過程中，輸出軸有一個轉位時間和停止時間之比叫動靜比，動靜比的大小與凸輪曲線段在整個凸輪圓周上所占的角度大小有關系（通常把這段曲線所占的角度叫驅動角），驅動角越大，比值越大，分割器運轉越平穩。


二、分割器的類別


1、心軸型分割器-DS系列


（1）此系列機種為典型傳統式心軸造型，其出力軸具有較小旋轉慣量故適合高速旋轉動作；

（2）其安裝配件之加工安裝配合齒輪、聯軸器或聯軸盤、需特別注意孔徑公差及鍵槽公差；

（3）其使用場合在間歇傳送輸送帶驅動、齒輪驅動、無間隙聯軸器結合驅動居多。


2、凸緣型分割器-DF系列




（1）此機種具有重負荷特性，可承受較大之垂直徑向或軸向壓力；

（2）其輸出軸為盤面式設計，有凸緣中心、盤面螺孔、定位、銷孔、固定面寬大，可使平面度及穩固性，更具堅實平穩。適用于較大負荷之回轉式圓盤驅動場合；

（3）此系列機種被廣泛使用在各類盤式加工機械，及類似機構之產業機械、自動化間歇驅動部、驅動圓盤；

（4）輸出軸可以中間通孔，實際中空尺寸根據型號選定。


        3、平臺桌面型分割器-DT系列



（1）此系列機種之尺寸設計特性與凸緣型功能相似，于驅動運轉上可承受超大軸向負載及垂直徑向壓力；

（2）在輸出端有一凸起固定盤面及大孔徑空心軸，可搭配設置動態、靜態自動化周邊設備，可將動力源之電、油、氣等管路置于空心孔內；

（3）此系列機種廣泛應用于重負載、直結自動化設備之各類機構及產業機械等，作同步自動化間歇驅動；

（4）可搭載兩個圓盤，中間小法蘭靜止，大法蘭旋轉。


4、超薄平臺桌面型分割器-DA系列



（1）此系列機種之尺寸設計特性與平臺桌面型功能相似，于驅動運轉上可承受超大軸向負載及垂直徑向壓力；

（2）在輸出端有一凸起固定盤面及大孔徑空心軸，可搭配設置動態、靜態自動化周邊設備，可將動力源之電、油、氣管路設置于空心孔內；

（3）可搭載兩個圓盤，中間小法蘭靜止，大法蘭旋轉；

（4）外形尺寸相對較小，可有效節省空間。


川銘減速器優勢：
      ①產品性?xún)r(jià)比高
      ②產品品質具備可控性
      ③貨期快
      ④全方面售前、售中、售后服務
      ⑤產品保質期為出廠日期18個月
      ⑥我們保證出廠的每款產品在東莞銷售處再次進行全檢
      ⑦產品出現問題廣東省內24小時技術到達現場，廣東省外48小時技術到達現場


感謝您的閱讀，以上就是減速機廠家川銘分享的凸輪分割器的內容，如果您想知道更多步進電機減速器、三相異步電機、直角行星減速機的相關的內容，可以關注川銘官網新聞板塊行業資訊，如需要詳細資料以及減速機3D尺寸圖請致電聯系我們，竭誠為您服務。

想了解更多精彩內容，快來關注行星減速機川銘精工?。?！
